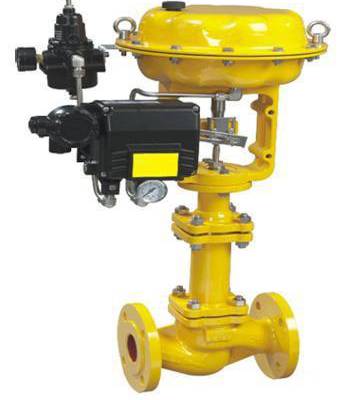

进口气动波纹管调节阀

　　德国沃德WODE进口气动波纹管调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。调节阀的泄漏量符合ANSIB16.104标准。

　　特点：

　　该进口气动波纹管调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。采用波纹管式双重密封结构，******介质外漏。

　　适用场景：

　　该进口气动波纹管调节阀上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管密封调节阀也可用在真空的场合。

　　进口气动波纹管调节阀技术参数：

　　公称通径(DN)：DN15～DN300mm

　　公称压力(MPa)：1.6、2.5、4.0、6.4或Class150～Class600

　　执行器型号：ZHA/B-22、ZHA/B-23、ZHA/B-34、ZHA/B-45、ZHA/B-56型薄膜式

　　流量特性：等***比、直线型

　　阀盖形式：波纹管密封型（-40～+350℃）

　　压盖形式：螺栓压紧式

　　密封填料：V型聚四氟乙烯填料、V型柔性石墨填料

　　阀芯形式：单座式、套筒式

　　阀作用型式：气——开式或气——关式

　　附 件：ding位器、手轮机构、气动阀位传送器

　　产品外形尺寸、尺寸结构图图，请与沃德阀门代理商联系，谢谢！订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。

　　如果您有需要咨询更详细的产品信息

　　欢迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
