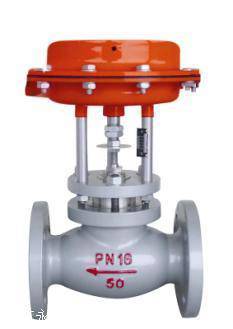

进口气动薄膜切断阀

　　德国沃德WODE进口气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

　　该进口气动切断阀产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10～320等，公称口径范围DN10～300mm。适用流体温度由-196～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

　　进口气动薄膜切断阀特点：

　　切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。

　　阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。

　　阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。

　　平衡型阀内件，提高了切断阀的许用压差。

　　波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。

　　活塞式执行机构，操作力大，使用压差大。

　　进口气动薄膜切断阀主要零件材料

　　口径：DN10～300mm

　　压力：PN10～320或Class150～Class2500

　　阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

　　阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金

　　套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金

　　填 料：聚四氟乙烯、柔性石墨

　　波纹膜片：丁腈橡胶夹增强涤纶织物

　　弹 簧：60Si2Mn

　　阀杆、推杆：2Cr13、1Cr18Ni9Ti

　　阀芯、阀塞（软质件）：增强聚四氟乙烯

　　波纹管：1Cr18Ni9Ti

　　阀作用型式：气——开式或气——关式

　　附 件：、手轮机构、气动阀位传送器

　　订货须知

　　1、 产品型号与名称；2、公称通径DN(mm )；3、公称压力；4、流量特性要求；5、阀体材质及阀内件材；6、介质种类和温度范围；7、阀前后压力(压差) ；8、密封形式；

　　9、配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀

　　产品外形尺寸、尺寸结构图图，请与沃德阀门代理商联系，谢谢！订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
